건축음향 컨설팅

건축음향공간 설계시 용도에 맞는 운영계획, 음향에 대한 설계, 감리, 시공, 성능평가에 이르는 모든 과정을 종합적으로 컨설팅하는 시스템이 있어야만 만족할만한 음환경이 확보될 수 있다.

건축음향계획(설계방향설정)
Simulation
건축음향설계, 시공감리

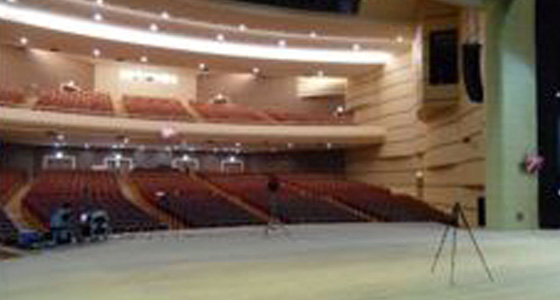

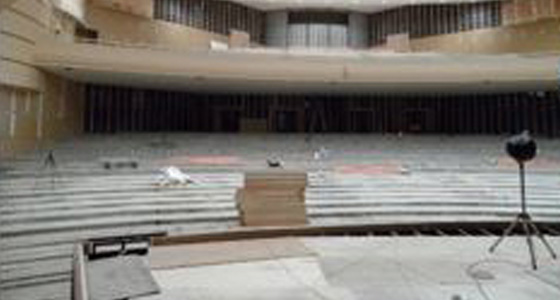

측정 및 평가

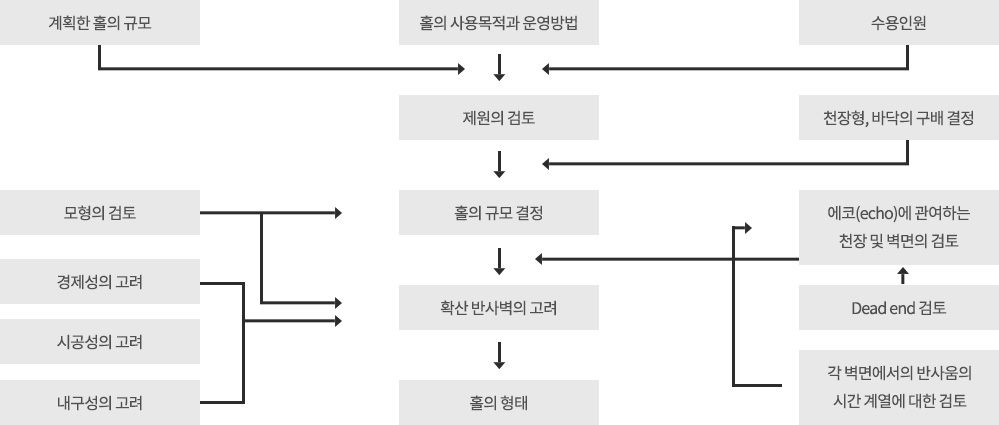

기본계획 검토

- 건물의 배치 실의 배치
- 외부와 내부의 소음대책
- 음향상의 고려

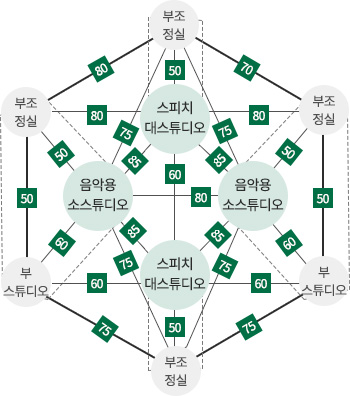

라디오 스튜디오 주변의 500Hz 기준의 실간 음압레벨차 표음값 D’
(점선의 표시는 동일 공간으 블록)(NHK)

(단위 : dB)

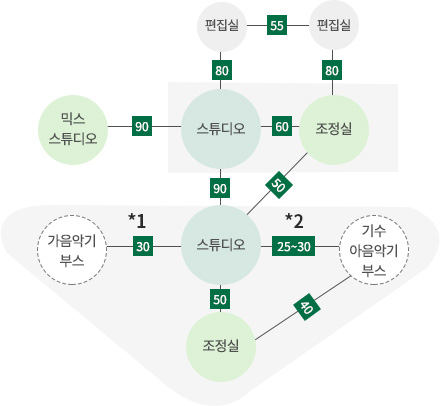

재즈밴드 등의 녹음에 이용되는 STUDIO 주변의 500Hz 기준의 실간 음압레벨차의 표준치 D’

*1 유리창이 있는경우
*2 문에 유리창이 있음

(단위 : dB)

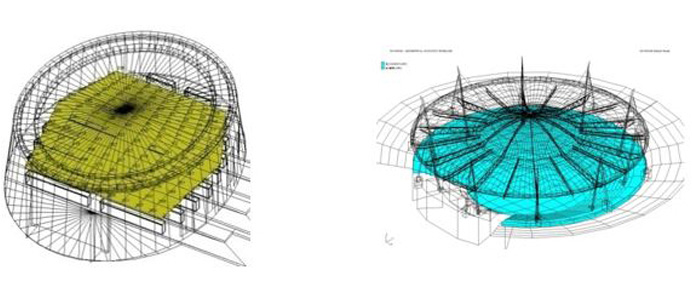

3차원 Wire frame 시뮬레이션

- 3D CAD 도면작업 및
- Geometry Mesh
- 모델링 작업

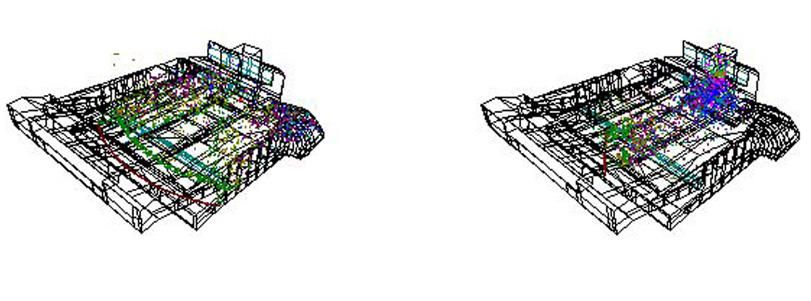

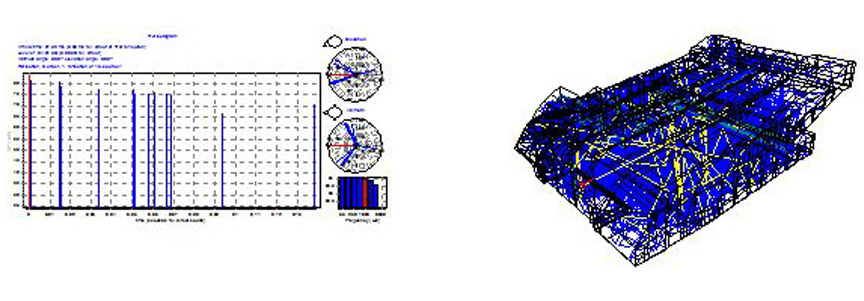

에코면의 음향검토

- Ray tracing에 의한 음향적인 장해분석(음선분석)
- 에코다이아그램 분석

음의 3차원 유동해석

- 3차원 공간에서의 x,y,z 및 점음원에 대하여 각각 유동해석을 통하여 공간에서의 문제점 해결

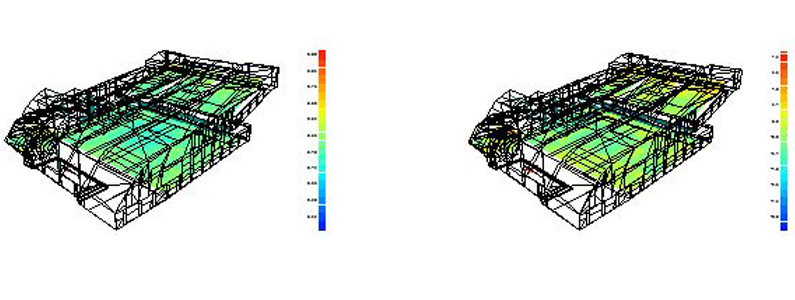

음향인지해석 RT, RASTI, SPL, D₅₀

- 잔향시간(RT60)
- 명료도
- RASTI (음성전달지수)
- D₅₀ (대화의 이해)
- C₈₀ (음악에 대한 이해)
- 음압레벨(SPL)

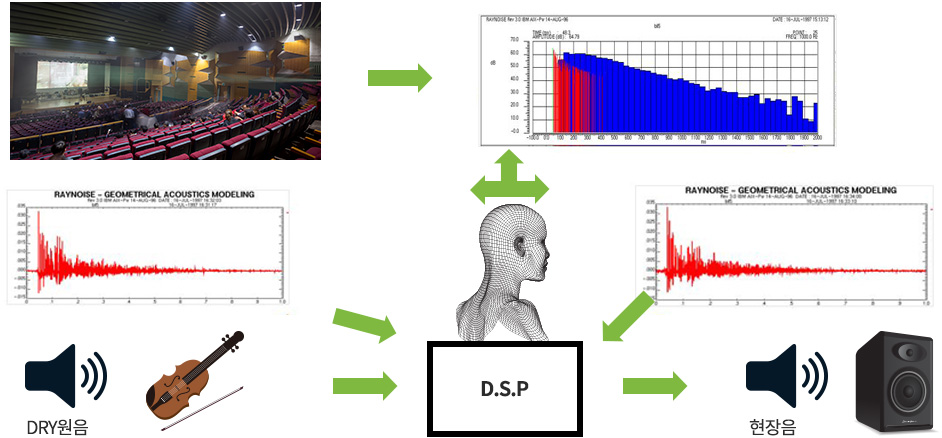

청각적인 형태의 AURALIZATION

- 최적의 음향 환경구축 실내공간의 청각특성을 이용한 음향환경 비교분석
- 전자음향 System
- 설계확정

건 축 음 향 설 계	1단계	현황파악	- 초기계획 단계에서 음향목표를 설정 - 프로젝트 목표와 가용예산등 관련분야와의 제반사항을 분석하여 설계방향을 결정 - 관련분야와의 연관성과 검토사항을 체크하고 조정
	1단계	Programing	- 음향적 목표의 설정 - 자료수집 - 대지의 소음, 진동현황조사 - 프로젝트의 목표와 가용예산등을 분석하여 설계방향을 설정
	2단계	기획설계(계획)	- 홈의 용적, 형태 등을 설계사무소 및 건축주와 협의 - 음향분석과 여러가지 음선의 최적화와 음향설계시의 효과에 대한 분석
	2단계	기본설계	- 컴퓨터 시뮬레이션을 통한 실의 형태설계 - 실의 제반요소와 계획의 음향적 검토 - 음향 파라메터의 계산 - 각장비의 기능과 사양에 따른 도면작성 및 상세일정 계획
	3단계	기획설계의 발전(실시)	- 홀의 기본적인 형태와 요소들을 결정하고 음향 평가를 시릿 - 마감구조의 디테일, 좌석의 구성 - 홉음구조의 설계 및 실험 등 - 예측가능한 다양한실험을 통한 음향성능 예측 수행
	3단계	실시설계	- 마감면의 흡음구조 설계, 흡음재료의 선정 및 흡음 성능 검토 - 소음제어와HVAC시스템 체크 - 모형실험과 컴퓨터 시뮬레이션을 통한 Auralization(가청화) 및 청취시험 설계내용 점검으로 최종예산 산출
시 공 감 리	4단계	시공컨설팅/시공	- 시공시에 건축음향 및 전기음향의 시공 컨설팅을 통하여 음향 성능을 최적화 시키고 성능을 보장한다. - 시공기간 중에 음향측정과 음향시스템 설치자문과 마감구조의 재료와 디자인을 검토함으로써 성능을 확보 - 시공컨설팅을 통한 설계안은 음향 최적화 실현 - 현장시공과정 체크 - 측정을 통한 음향체크

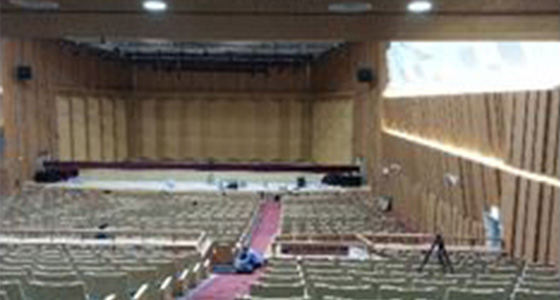

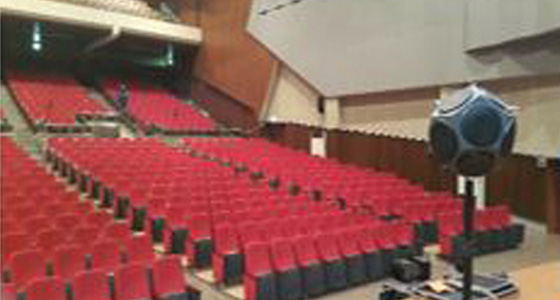

시 공 감 리	5단계	성능평가	- 완공 전까지 건물의 성능을 평가보완하여 최적의 음향상태를 확보한다. - 홀의 특성을 파악할 수 있는 다양한 측정을 통하여 객관적인 음향자료를 제공하고 최종목표에 부합되는지를 체크한다. - 실의 음향측정 및 분석 - 실제운용 상태하의 테스트 및 정밀 튜닝 - 시스템조성 / 보완
